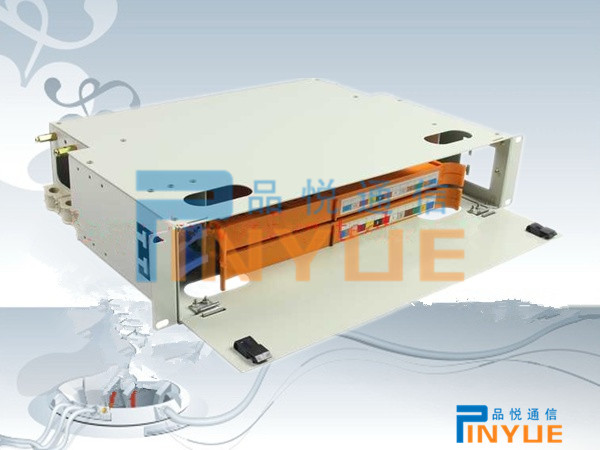

ODF单元箱

发布时间：2019-10-11  阅读次数： 次

ODF单元箱、ODF箱、ODF子框、ODF配线架、ODF配线单元、ODF熔配单元、

型号： 12芯、24芯、36芯、48芯、60芯、72芯、96芯、144芯

材质：冷轧板、不锈钢

安装方式：19英寸
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

慈溪市品悦通信设备有限公司专业为电信、移动、联通、铁通、广电供应配套产品，

1、概 述  光纤配线架又简称 ODF 单元箱，光配单元箱

   GPX300型系列光纤配线箱是用于光环路终端的配线设备，可以提供光纤的熔接、终端、配线及分线功能。产品满足国家行业标准YD/T778-2011《光纤配线架》

2、特 点

◇适配器为倾角安装，尾纤的盘绕自然，曲率半径大，可以最大限度的减少光纤的传输损耗。
◇熔纤盘为12熔配一体化可抽拉盘，操作方便，并可盘12芯一束的彩色束状纤或单根尾纤。
◇采用装卸式倾斜定位座，适配器插拔自如，安装方便，可卡装FC、SC、ST适配器等。
◇箱体采用优质钢板外表面喷塑处理，箱体的后部或侧边带有光缆固定和接地装置。

◇如果光纤芯数大，有光纤存储框，光缆开剥用的固定单元选用，均是标准安装尺寸。

3、主要技术指标

◇工作温度：-5℃~+40℃
◇相对湿度：≤85%（+30℃）
◇大气压力：70kPa~106kPa
◇工作波长：850nm、1310nm、1550nm
◇连接器损耗：≤0.2dB
◇插入损耗：≤0.2dB
◇回波损耗：APC型≥60dB，UPC型≥50dB，PC型≥45dB
◇插拔耐久性寿命：＞1000次
◇机架高压防护接地装置与机架间绝缘电阻：≥1000MΩ/500V(DC)
◇机架高压防护接地装置与机架间耐压：＞3000V(DC)/1min，不击穿，无飞弧。

4、外形尺寸与容量：

型号

外形尺寸mm(高×宽×深)

最大容量

GPX300-7201

4U×485×290

72

GPX300-4801

3U×485×290

48

GPX300-2401

2U×485×290

24

GPX300-1201

1U×485×290

12















注：1U=44.44mm    光配单元箱安装为标准19英寸。

5、标配附件及数量

配件型号

ODF12

ODF24

ODF48

ODF72

光缆保护束管护套管

2米

4米

8米

12米

光缆固定夹

2

2

4

4

捆扎带

6根

6根

8根

8根

光纤热熔保护套管

1（12只，1包）

1（24只，1包）

1（48只，1包）

1（72只，1包）

光缆固定分支器

2

2

4

4

绝缘胶布

1

1

1

1

箱体

1

1

1

1

熔配一体化托盘

1

2

4

6

熔配一体化托盘盖板

1

2

4

6

光纤过线嘴

1

2

4

6

导轨

2

4

8

12

法兰

12

24

48

72

法兰套头

12

24

48

72

12芯束状尾纤

1

2

4

6

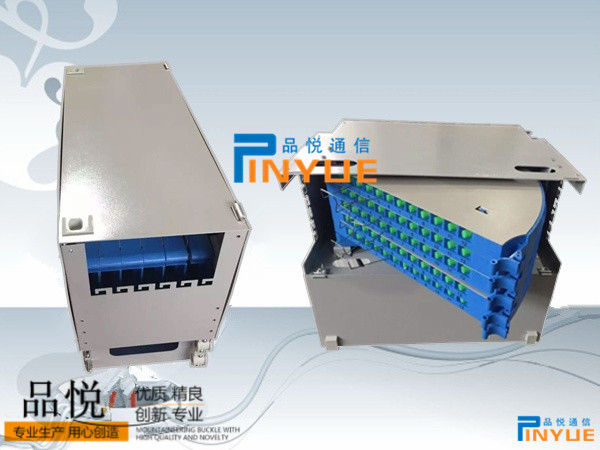

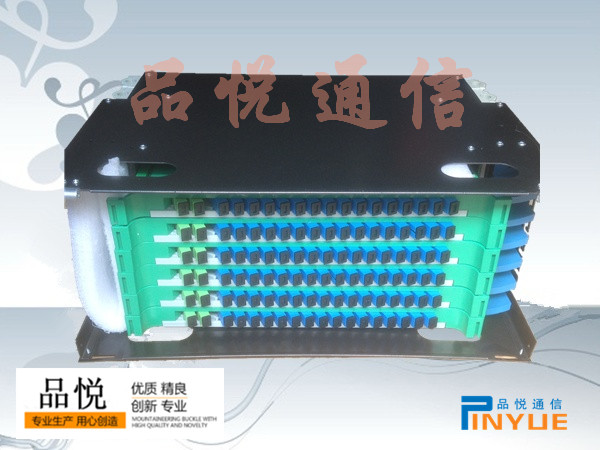

6、外形及尺寸： ODF48芯机箱

7、熔配一体化托盘简介









1、规格尺寸：303*180*25MM，宽*深*厚。

2、盒体材料、颜色及阻燃要求：阻燃ABS，绿色，阻燃性能符合YD/T778规定。

3、耐电压 ：≥3KV（DC）／1min不击穿、无飞弧。

4、绝缘电阻：≥1000MΩ／500V（DC）。

5、满配光纤容量：12芯。

6、适配转接器类型：ST/SC/FC/LC。
