MODF光纤配线架

MODF三网合一光纤配线架
ODF(Optical Distribution frame)柜是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
  • 产品描述
  • 产品结构图
  • 订货指南
  • 相关下载

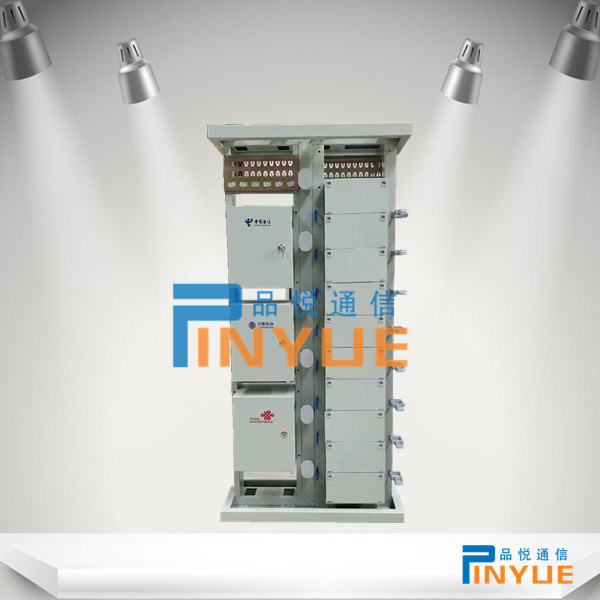

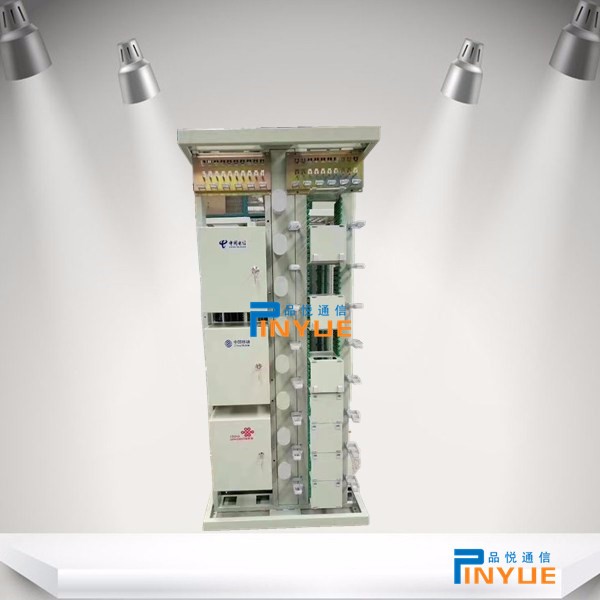

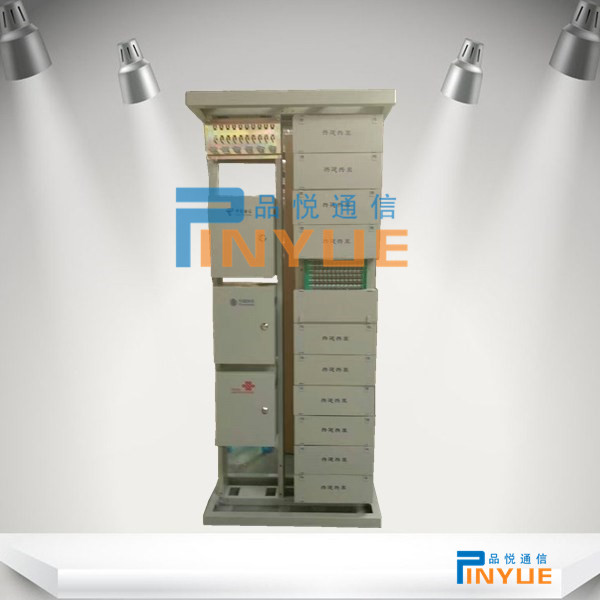

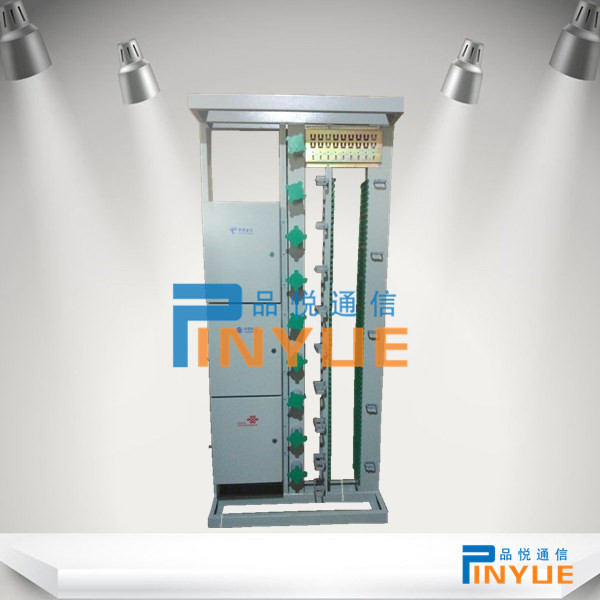

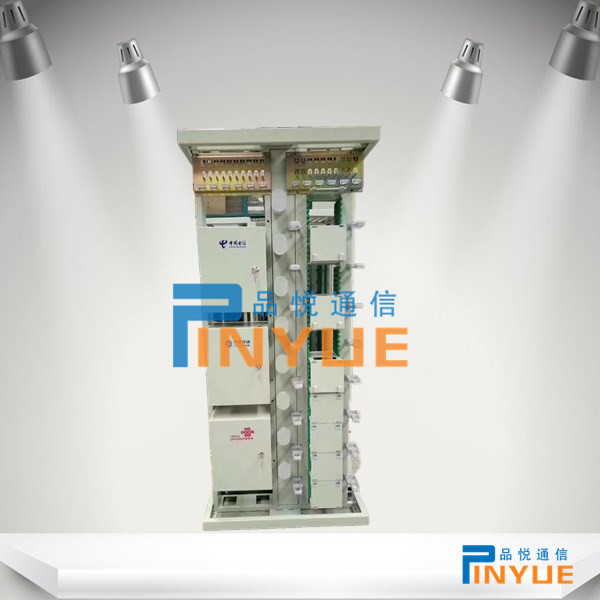

MODF型三网合一光纤配线架

适用场合：
适用于机房原双面MDF逐步改造成双面光纤总配线架的需求，可以组建大容量且具有交叉连接功能的ODF。


产品特点：
●国内首创MDF配线架的“光进铜退”式的改造模式；
●原有直列平滑升级为光缆线路侧；
●原有横列平滑升级为光缆设备侧；
●充分利用原有地缆沟、护栏及爬梯，与原MDF兼容；
●具备特有的光缆跳纤管理软件，可定长定制跳纤；
●分布下缆。


产品规格

外形尺寸mm    （高×宽×深） 线路侧（直列） 设备侧
集中下缆板 托盘数量（个） 容量（芯） 96芯面板数量（个） 容量（芯）
3000×750×1100 12 72 864 8 768
3500×750×1100 16 96 1152 10 960

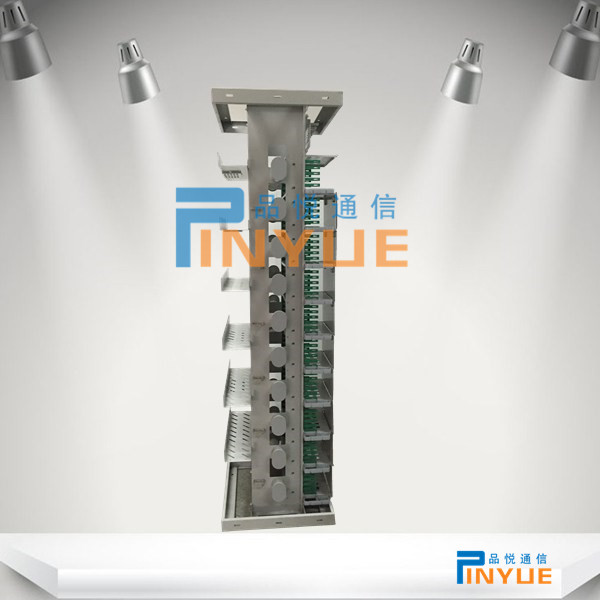

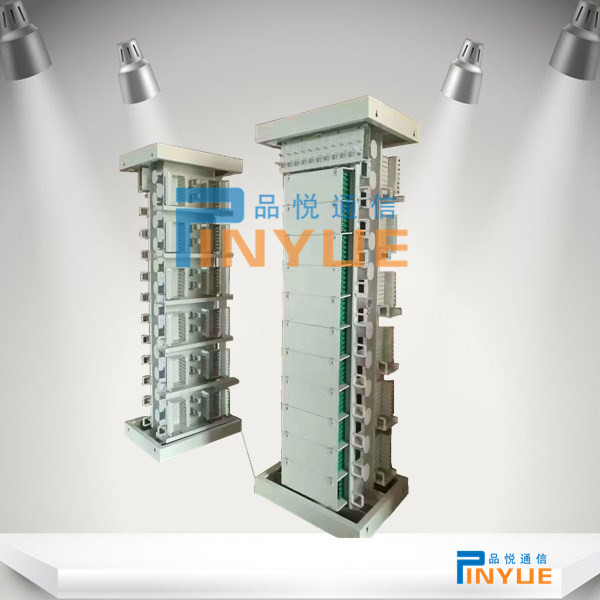

光纤总配线架



适用场合：
●适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求。


产品特点：
●双面布局、前后跳纤的操作模式， 实现线路侧与设备侧的光纤交叉连接；
●敞开式机架, 横列模块区有多层水平走线槽，前后立体式跳纤，彻底解决跨架跳纤局部拥塞问题；
●预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
●所有跳纤不出机架，无需光缆槽道；
●可提供此类光总配的跳线管理软件，方便跳纤定长管理；
●机架兼容普天分路器托盘；
●96芯终端面板可更换成96芯一体化机框。


undefined

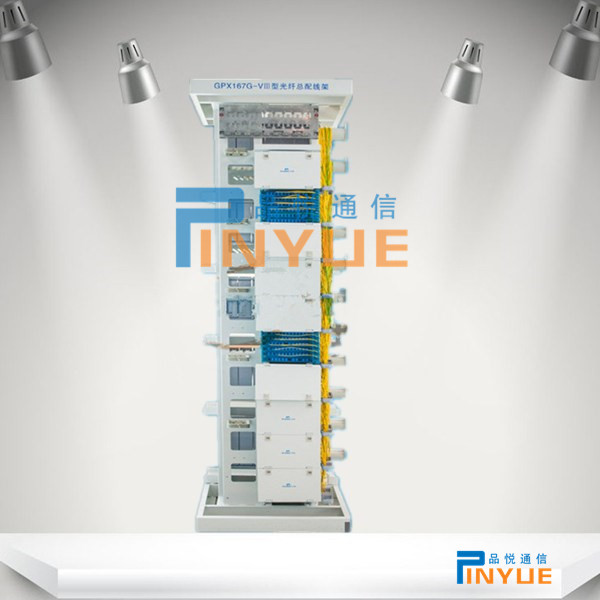

GPX光纤总配线架



适用场合：
●适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求；
●熟悉传统MDF管理方式
