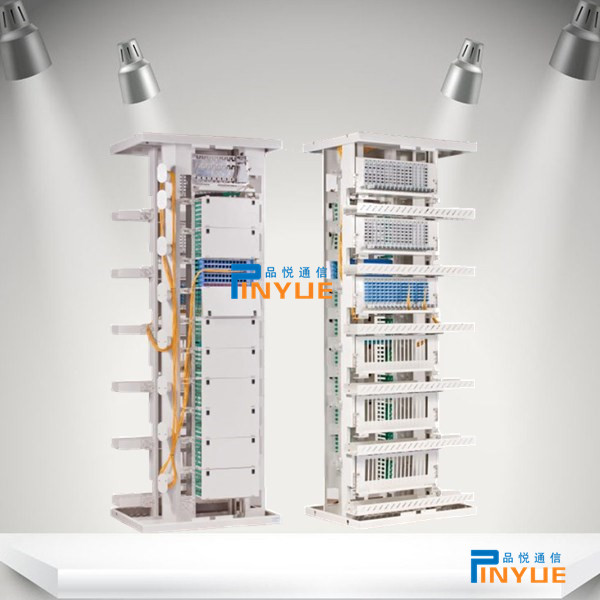

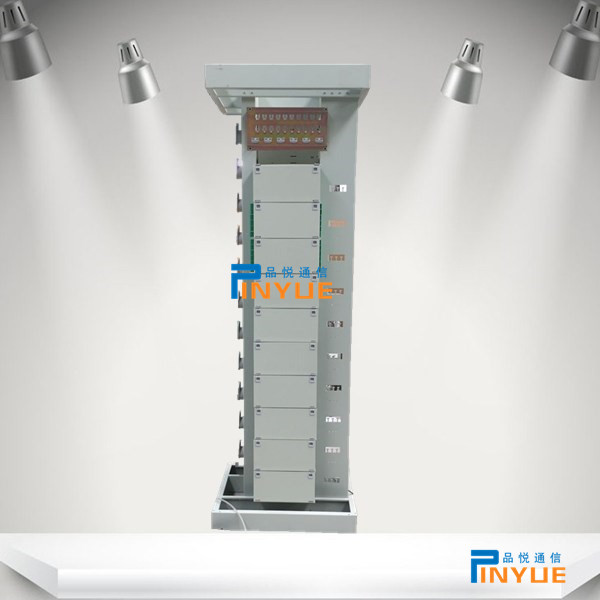

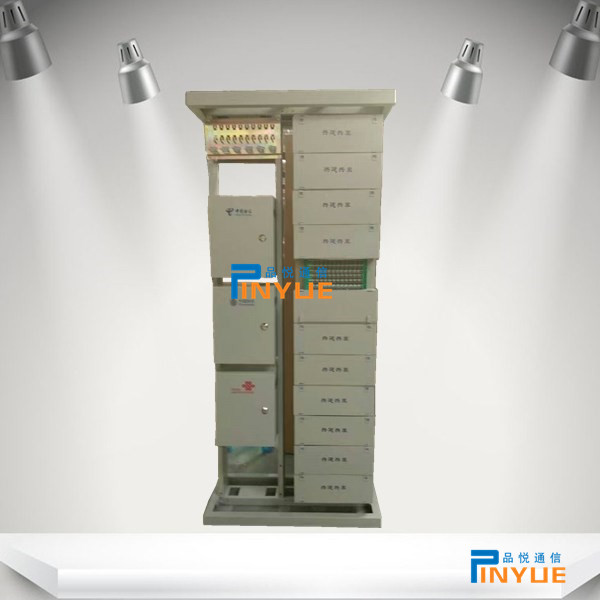

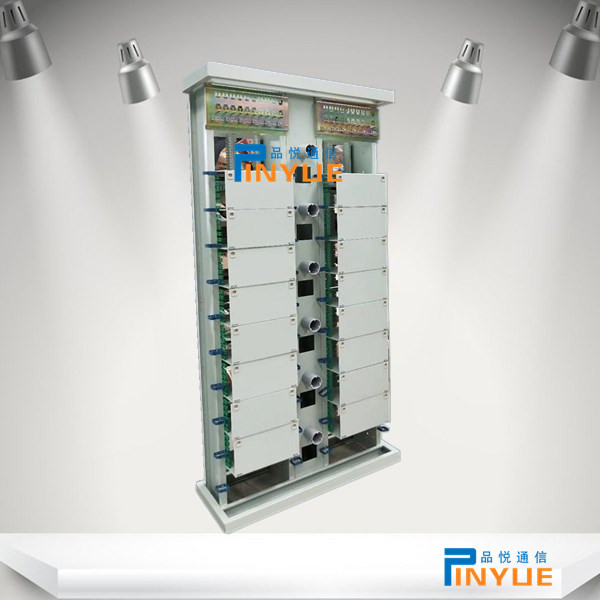

MODF光纤配线架

MODF光纤配线架
●模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性； ●系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案； ●人性化：强调人性化操作、管理等，全正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精； ●标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订； ●***化：***技术人员和生产、检测设备保障产品性能优越性和可靠性；
  • 产品描述
  • 产品结构图
  • 订货指南
  • 相关下载






适用场合：
适用于机房原双面MDF逐步改造成双面光纤总配线架的需求，可以组建大容量且具有交叉连接功能的ODF。


产品特点：
●国内首创MDF配线架的“光进铜退”式的改造模式；
●原有直列平滑升级为光缆线路侧；
●原有横列平滑升级为光缆设备侧；
●充分利用原有地缆沟、护栏及爬梯，与原MDF兼容；
●具备特有的光缆跳纤管理软件，可定长定制跳纤；
●分布下缆。


产品规格

外形尺寸mm    （高×宽×深） 线路侧（直列） 设备侧
集中下缆板 托盘数量（个） 容量（芯） 96芯面板数量（个） 容量（芯）
3000×750×1100 12 72 864 8 768
3500×750×1100 16 96 1152 10 960

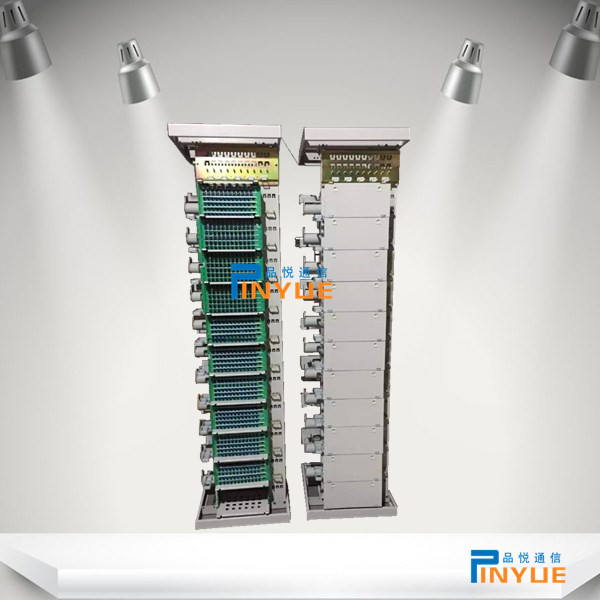

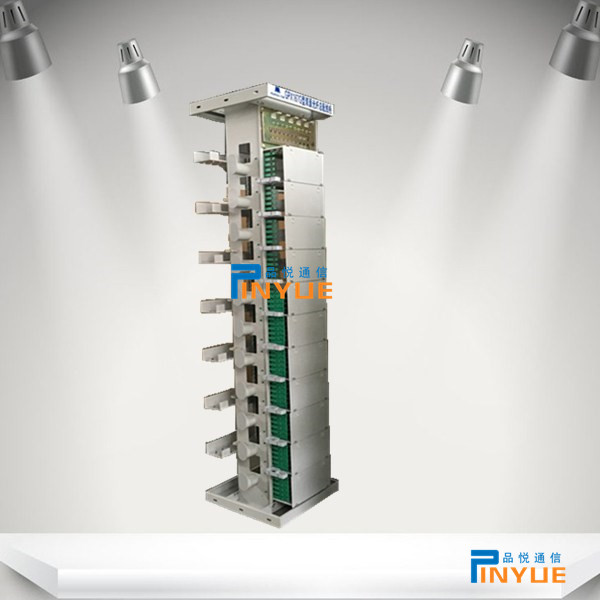

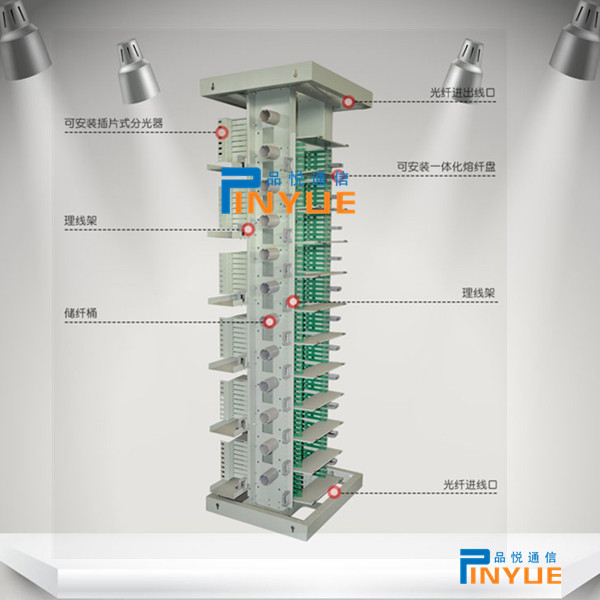

光纤总配线架



适用场合：
●适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求。


产品特点：
●双面布局、前后跳纤的操作模式， 实现线路侧与设备侧的光纤交叉连接；
●敞开式机架, 横列模块区有多层水平走线槽，前后立体式跳纤，彻底解决跨架跳纤局部拥塞问题；
●预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
●所有跳纤不出机架，无需光缆槽道；
●可提供此类光总配的跳线管理软件，方便跳纤定长管理；
●机架兼容普天分路器托盘；
●96芯终端面板可更换成96芯一体化机框。


undefined

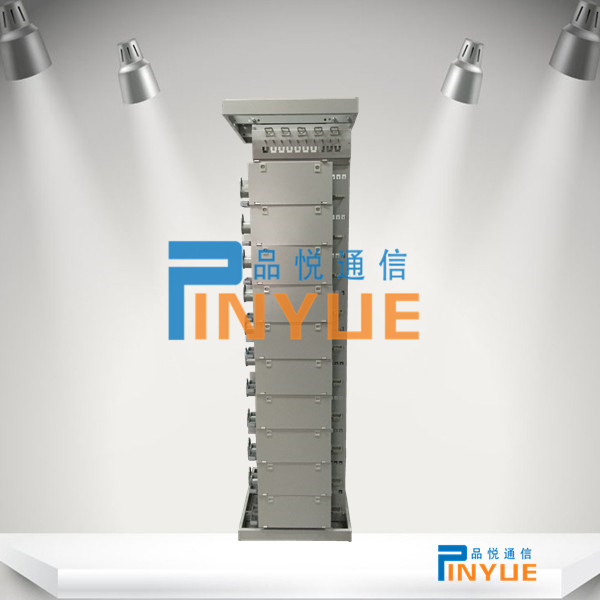

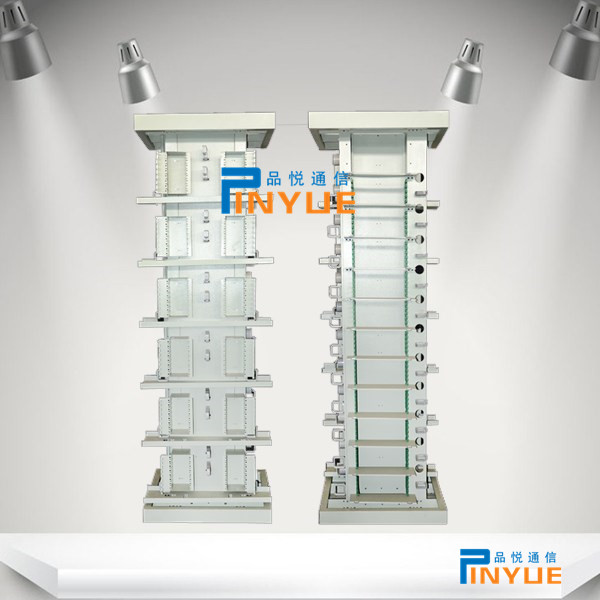

GPX光纤总配线架



适用场合：
●适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求；
●熟悉传统MDF管理方式
